ASJ-E Щековая дробилка

Макс. Размер подачи: 500-1000 (мм)

Отверстие для подачи: 910×630,1070×760,1220×910,1370×1070,1520×1220 ( мм)

Области применения: горнодобывающая, строительная, металлургическая, цементная, химическая промышленность

Применяемый материал: известняк, железная руда средней твердости, полевой шпат и др.

Название товара： ASJ-E Щековая дробилка

Электронная почта:

Телефон:

Описание продукции

Описание

Щековая дробилка ASJ-E обладает такими характеристиками, как высокая производительность, износостойкость щековой пластины, высокая степень гуманизации эксплуатации, хорошая стабильность, простая конструкция и внешний вид, что является подходящим выбором для дробления при прочности на сжатие менее 300 МПа.

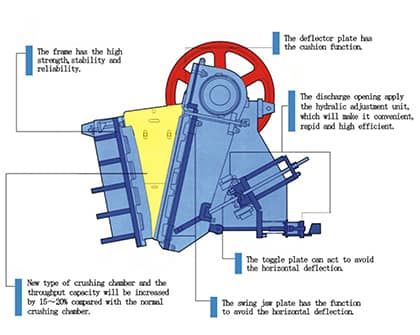

Особенности

1. Камера дробления типа “V”, эффективный размер отверстия равен номинальному размеру отверстия (обычная щековая дробилка использует традиционную асимметричную конструкцию камеры дробления, и эффективный размер отверстия меньше номинального размера отверстия), а пропускная способность будет увеличена на 15-20% по сравнению с обычной камерой дробления.

2. В разгрузочном отверстии щековой дробилки ASJ-E используется гидравлический регулировочный блок, оптимизированная камера и параметры движения обеспечивают большую пропускную способность продукта при том же зазоре.

3. Меньший разгрузочный зазор при той же пропускной способности. В качестве основных компонентов рамы используется высококачественная марганцевистая сталь, утолщенная стальная пластина, а для оценки механической прочности в процессе проектирования используется метод конечных элементов, позволяющий повысить устойчивость к нагрузкам и ударам во время эксплуатации. Процесс холодной установки подшипника и жидкое масляное смазывание увеличивают срок службы и повышают эффективность вращения.

4.Четыре усовершенствованных блока технического обслуживания, предназначенных для легко повреждаемых деталей ASJ - E: блок крепления болтов и снятия пружин, блок обслуживания подвижной челюсти, блок снятия боковой защитной пластины, блок замены регулировочного сиденья, что позволяет обслуживающему персоналу легко проводить осмотр, техническое обслуживание и уход с помощью этих четырех блоков.

Принцип работы

когда щековая дробилка работает, электродвигатель приводит в движение клиновой ремень, который перемещает поворотную челюсть вверх и вниз через эксцентриковый вал. Когда поворотная челюсть поднимается, угол между поворотной пластиной и поворотной челюстью увеличивается, и материалы могут быть измельчены. Когда поворотная губка опускается, угол между поворотной пластиной и поворотной губкой становится меньше, поворотная губка отодвигается от неподвижной пластины, и затем измельченные материалы будут выгружаться из нижнего выпускного отверстия камеры дробления.

Параметры

Модель		ASD 36-25	ASJ-E 42-30	ASJ-E 48-36	ASJ-E 54-42	ASJ-E 60-48
Макс. входящая фракция (мм)		500	610	730	860	1000
Размер загрузочной щели (мм)		910×630	1070×760	1220×910	1370×1070	1520×1220
Выпускное отверстие Css/ Производительность (т/ч)	50	125
	75	160	215	280
	100	195	260	330	395
	125	225	305	385	470	530
	150	255	345	440	535	620
	180	290	390	495	615	720
	200		420	535	670	785
	220			570	720	850
	250					950
Мощность (Квт)		90	110	160	180	220

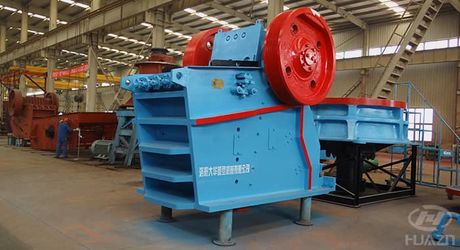

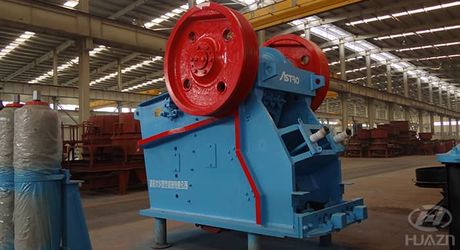

Фото установки

Обращения клиентов

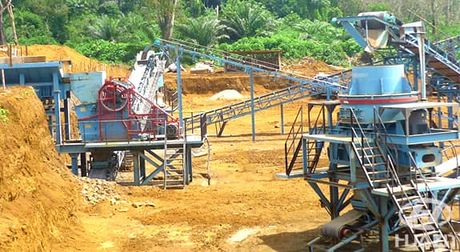

Он предназначен для дробления гранита в Камеруне. Производственная мощность составляет 100-150 тонн в час.
Основное оборудование: вибрационный питатель ZSW, щековая дробилка ASJ-E, конусная дробилка GPY, вертикальная ударная дробилка PLS и вибрационный грохот YKR.

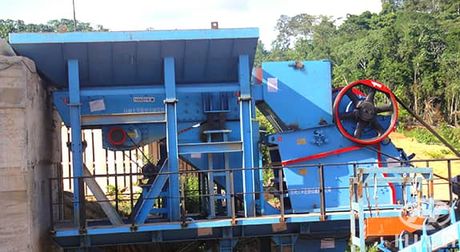

Производственная линия для дробления гранита в Кении, вторая закупка заказчика.
Основное оборудование: вибрационный питатель ZSW, щековая дробилка ASJ-E, вертикальная ударная дробилка PLS и вибрационный грохот.
